suche Komfortsteuegerät im Golf4

Einheit468 · 13.06.2009, 18:10

Hallo ich bin mittlerweile schon mal verzweifeln, da Google und dieses Forum mir keine Antwort geben kann, wo denn nun diesen Steuergerät im 1J Golf 4 zu finden ist einige sagen unter dem Lenkrad aber da ist nichts. Ich habe einen schwarzen Kasten links neben der Lenkwelle ausgemacht und rechts noch ein seltsamen in Messing umhülten Kasten.

Da ich viele Airbag´s im Auto habe habe ich ne riesen schisse, dass ich die Airbag kasten erwische und auslöse.

Welcher ist denn nun das Komfortsteuegerät und wo sitzt die Airbag Steuereinheit?
ich bedanke mich schon mal um schnelle Hilfe

Daten:
Golf 4 1J (kein Can-Bus)
elektrische Scheibenheber
Zentralverriegelung
KEINE Fernbedienung

Einheit468 · 13.06.2009, 21:48

Es scheint mir wohl keiner bei so einer simplen Frage helfen und das in so einen Forum. Schade.

13.06.2009, 22:04

Zitat:

Zitat von Einheit468

...Ich habe einen schwarzen Kasten links neben der Lenkwelle ausgemacht...

Wenn es so aussieht, hast du das KSG gefunden

shmerlin · 13.06.2009, 22:07

Die Airbagsteuergerät sitzt, so weit ich weis, auf dem Mitteltunnel ganz vorne unter dem Armaturenbrett. Das Steuergerät ist gelb, wie alles andere was mit den Airbags zu tun hat.
Das messingfarbene Steuergerät rechts von der Lenksäule ist der ESP Duosensor

Mfg shmerlin

Einheit468 · 14.06.2009, 19:24

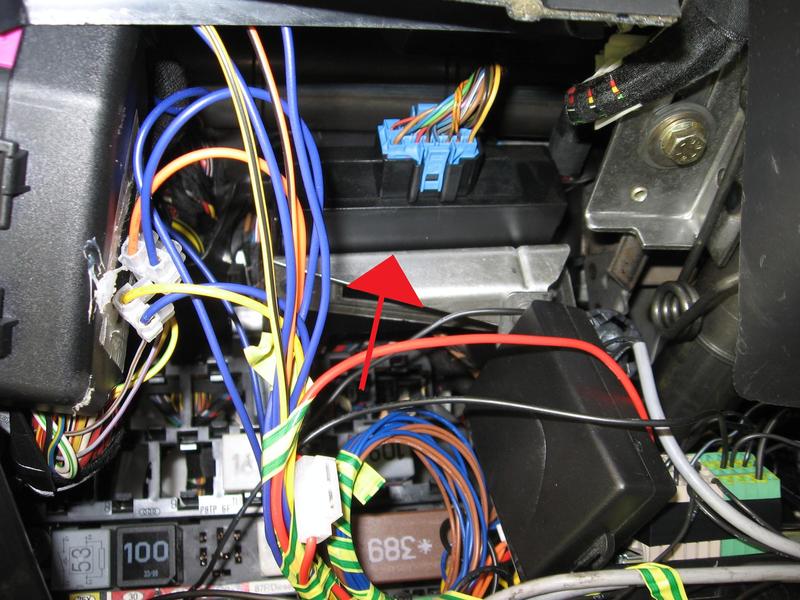

ist es dieses Modul etwa? (links neben der Lenkradwelle) vor den Relaisekasten.
Wenn ja, kann mir jemand die Pinbelegung geben oder einen Link wo ich diese finde?

1,8turbo · 14.06.2009, 19:30

Ja das ist das Komfortsteuergerät!

PhilippJ_YD · 15.06.2009, 16:28

Kabelbelegung habe ich in diesem Thread fast vollständig beschrieben:

http://www.golf4.de/elektronik-tacho...te-fragen.html

Da ist ne Auflistung aller 23Pins incl Kabelfarben. Nur 1 oder 2 Leitungen wusste ich da nicht.

XM-Syncro · 15.06.2009, 16:38

OT: Lüsterklemmen gehören nicht ins Auto

tobmaster1985 · 16.06.2009, 10:39

Hätte man auch alles über die Suche finden können, da muss man nicht auf's Forum schimpfen, wenn man die

nicht bedienen kann

Nach dem Einbauort wurde schon mehrfach hier im Forum gefragt und natürlich auch beantwortet..

NetSecond · 16.06.2009, 16:04

Zitat:

Zitat von XM-Syncro

OT: Lüsterklemmen gehören nicht ins Auto

GR/GE Klebeband auch nicht ....

Einheit468 · 19.06.2009, 22:57

Ich habe NICHT auf das Forum gemeckert, sondern nur schon im ersten Beitrag erwähnt, dass ich die SUCHFUNKTION auch benutzt habe, dazu zwar massig Themen gefunden habe aber nicht welche die mir da weiter geholfen hat.

Seit mal nicht so pingelig mit meiner Kabelverlegung ich löte doch nicht jedes mal die tausend Kabel und alles auf Klemmen zu legen ist auch dof.

NetSecond · 20.06.2009, 13:20

Nimms doch net so ernst. Wenn der TÜV nix dagegen hat und alles funzt, isses doch prima ....

shmerlin · 20.06.2009, 15:15

Mein

hat mir erzählt, dass bei VW die ganzen Kabel mit Quetschverbindern gekoppelt werden. Ist au keine schlechte Möglichkeit.

Mfg shmerlin

P.S.: Lüsterklemmen sind aber sooo praktisch, wenn man mal was wieder abkoppeln will, z.B. die LED in den Türverkleidungen, wenn man die mal runternimmt.

Einheit468 · 20.06.2009, 16:58

Diese sogenanten Quetschverbinder würde ich an eurer Stelle lieber meiden, es mag zwar recht praktisch und schnell sein, jedoch ist die sichere Übertragung nicht immer gewährleistet und Wackelkontackte können die Folge sein. Bei mir und meinen Bruder (auch Golf4) haben wir schon öfter Wackler wegen den Quetschießs gehabt, seitdem hat mein Bruder alles gelötet.
